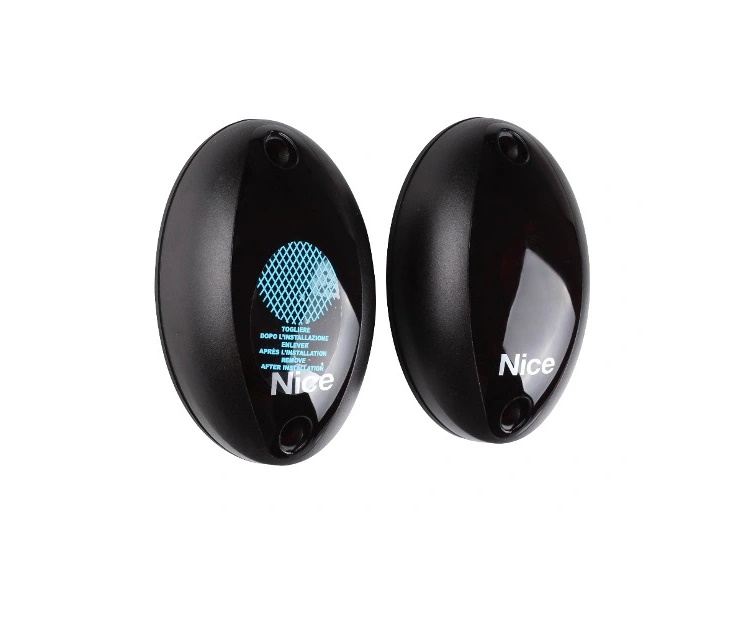

Fotobuňka IR30(infrazávora)
Technická data
Napájecí napětí :12-24 V DC/AC
Proud: RX - 15 mA, TX - 30 mA
Dosah 2-15 m
Frakvence paprsku 1,92 kHz
Vlnová délka 940 nm
Pracovní toplota -20 ; +70
Spínací kapacita relé RX 1 A, max. 36 V
Rozměry (RX i TX) 49,2 mm x 76 mm x 21,6 mm

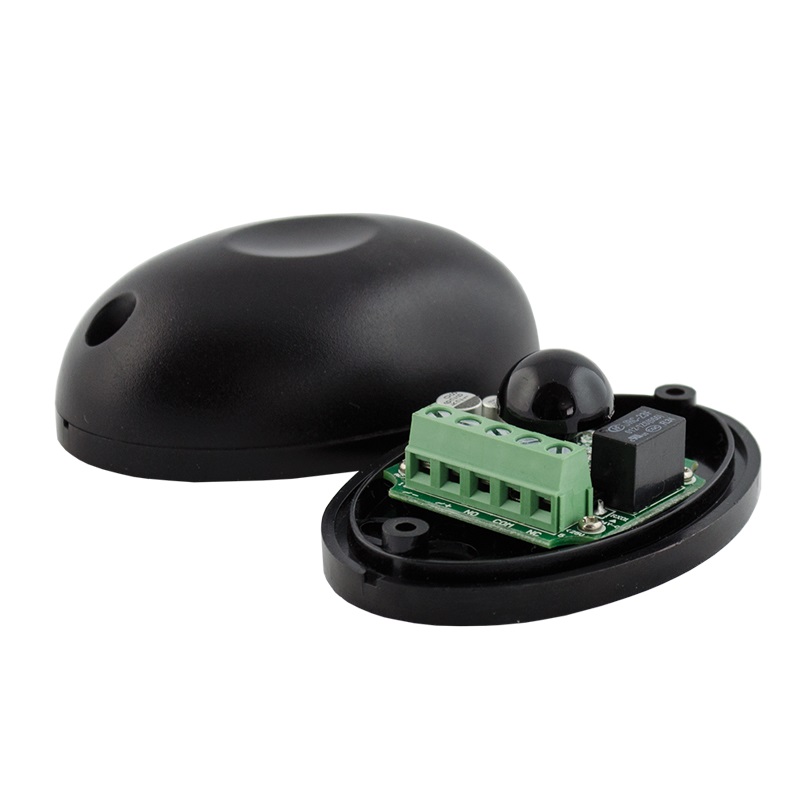

Infrazávora je určena pro garážová vrata, vjezdové brány, zabezpečovací a signalizační techniku, kde řídí spolehlivý a bezpečný provoz. Skládá se z infračerveného vysílače a přijímače s optikou, která zabezpečuje dosah do 15 m.
Vysílač a přijímač se umísťují do prostoru, kde hrozí nebezpečí ohrožení osob, zvířat nebo věcí provozem zařízení, nebo kde je třeba signalizovat změnu nebo narušení daného prostoru.
INSTALACE:
Vysílač a přijímač umístněte proti sobě ve stejné výšce tak, aby paprsek z čočky vysílače
dopadal na čočku přijímače. Pokud použijete dva páry infrazávor, umístněte je tak, aby
přijímače byly do kříže na opačných stranách a zamezilo se jejich vzájemnému působení.
Vstupní otvor pro připojení musí být vždy dole pro případný odvod kondenzace.
Infrazávora není vhodná do výbušného a prašného prostředí!
Montážní výška je cca 400 mm nad zemí dle okolních podmínek nebo míst, kde je
třeba kontrolovat požadovaný prostor.
